JD400W斜床身线轨数控车床(重切削线轨)

JD400W斜床身数控车床是一款高速、高精度、高可靠性的数控车床,铸件采用树脂砂工艺铸铁,经高温时效处理,保证机床永久稳定性,导轨采用35度倾斜角,大大提高机床刚性,线轨采用台湾滚柱直线导轨可进行重切削加工。配用12工位伺服刀塔和液压尾座,可一次性加工多工位刀具要求的产品及轴类产品。选配动力刀塔可集成车、铣、钻、镗、攻丝等功能的复合加工。既可保证精度又可提高效率,降低成本。
本机造型美观,人性化设计。

主要技术参数

参数表
床身上最大回转直径 mm Φ420
最大加工直径 mm Φ380
最大Z向行程 mm 550
最大加工轴类长度(卡盘+尾座) mm 450以内
最大X向行程 mm 245(半径值)
快速移动速度 m/min X:24 Z:24
主轴通孔直径 mm Φ62
Φ200主轴单元鼻端形式 A2-6
中空液压回转油缸 852(可通Φ52以内棒料)
主轴电机功率 kw 7.5伺服电机(可选配9或11)
主轴转速 rpm 5000
刀杆截面积 mm 25*25(可选20*20)
X向、Z向电机扭矩 nm 10NB 10N
X向、Z向电机联接方式 直联
X向、Z向丝杆规格 X:3210 Z:4010
X向、Z向滚珠线轨规格(选配滚柱) X:35 Z:35
尾座套筒最大行程 mm 100
尾座套筒内孔锥度 mt NO.4(可选配NO.5)
重复定位精度 mm 0.002
定位精度(机床精度) mm 0.01
卡盘规格 mm Φ200(8寸)(选配10寸)
冷却水泵功率 W 450高压离心泵
机床重量 kg ≈3000
机床外形尺寸(长*宽*高) mm ≈2300*1620*1780(不含排屑机)

主要配置

主要配置
台湾新代21TA总线系统(或选用北京KND系统)
安川驱动和电机(丝杆驱动)
树脂砂铸件(国产)
台湾主轴(套筒式)
台湾丝杆
自动润滑系统(国产)
丝杆专用轴承(NTN或NSK)
直线导轨(台湾)
8寸液压中空三爪卡盘(台湾)
8工位伺服刀塔(台湾)
伺服主电机
主要电器元件(施耐德)
液压尾座
自动排屑器
可根据用户需求进行各项选配

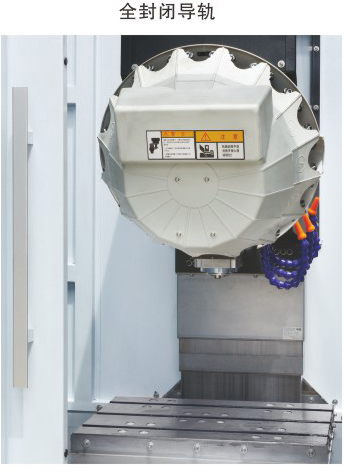

局部展示

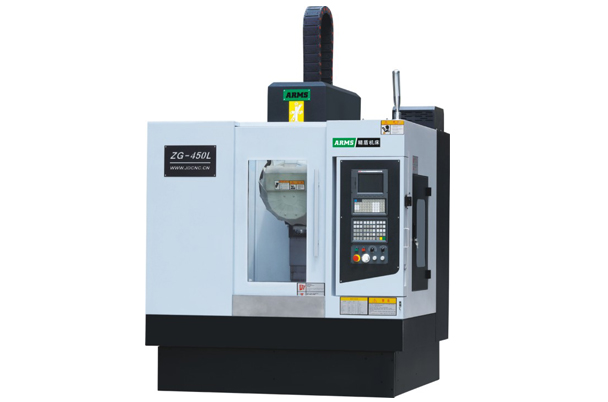

推荐选用
