XG40W平床身线轨数控车床(带尾座)

主要技术参数

参数表
床身上最大回转直径 mm Φ360
过拖板最大回转直径 mm Φ180
最大Z向行程 mm 400(有效加工轴类300)
最大X向行程 mm 480
快速移动速度 m/min X:15 Z:20
主轴通孔直径 mm Φ48
主轴电机功率 kw 5.5(可选用5.5千瓦伺服电机)
主轴转速 rpm 200-3000(可选主轴单元5000转)
刀杆截面积 mm 20*20
X向、Z向电机扭矩 nm X:6 Z:6
X向、Z向电机联接方式 直联
X向、Z向丝杆规格 X:3210 Z:4010
X向、Z向线轨规格 X:30 Z:35
重复定位精度 mm 0.002
定位精度(机床精度) mm 0.01
弹簧夹头规格 Φ46夹头、M48拉管
卡盘规格(选配) mm Φ200/Φ160(8寸/6寸)
中空液压回转油缸规格(选配) 536(可通Φ36以内棒料)
尾座套筒最大行程 mm 150
尾座套筒内孔锥度 mt NO.4
冷却水泵功率 W 120
机床重量 kg ≈2000
机床外形尺寸(长*宽*高) mm ≈2150*1650*1750

主要配置

主要配置
北京凯恩帝总线绝对值伺服系统(或选用台湾新代)
树脂砂铸件(国产)
主轴(国产或选用台湾)
滚珠丝杆(国产或选用台湾)
自动润滑系统(国产)
丝杆专用轴承(进口)
直线导轨(台湾)
气动夹紧(或选用液压夹紧及卡盘夹紧)
四工位电动刀架+排刀架
主电机(国产四极电机)
主要电器元件(施耐德)
高刚性硬轨尾座(手动/气动/液压可选)
可根据用户需求进行各项选配

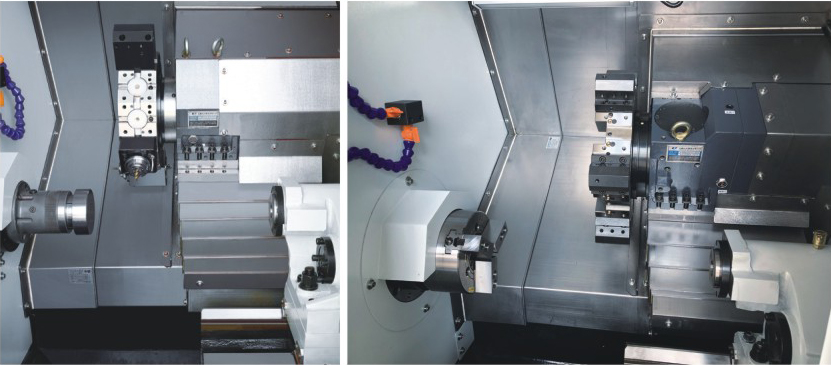

局部展示

精盾机床实力展示
