VMC960L/800L立式加工中心(线轨)

VMC960L/800L立式加工中心主要应用于中型零件和模具的加工,工件一次装夹后,可连续完成铣、钻、攻丝、镗、绞等多种工序加工,可单台使用,也可多台流水线加工零件,具有强力切削、高速定位、机电一体化、自动排屑、安全防护和操作方便等特点。

主要技术参数

参数表
VMC960L VMC800L
工作台尺寸 mm 1000*600 900*450
工作台T型槽 mm 5-18-100 5-18-80
工作台承载力 kg 700 450
X轴最大行程 mm 900 800
Y轴最大行程 mm 600 450
Z轴最大行程 mm 600 550
主轴中心至立柱导轨距离 mm 675 520
主轴端面至工作台面距离 mm 100-700 100/650
主轴锥孔型号 BT40 BT40
主轴转速 rpm 8000/10000 8000/10000/12000
主轴电机功率 mm 7.5/11 7.5
三轴伺服电机功率 kw 2.6/3.9 2.6/3.9
三轴联接方式 直联 直联
三轴滚珠丝杆规格 4016 3216
三轴直线导轨规格(X/Y/Z) 35/45/45(滚柱) 35/35/35
三轴进给速度 mm/min 20-15000 20-15000
三轴快速移动速度 m/min 26 48
三轴定位精度 mm 0.01 0.01
三轴重复定位精度 mm 0.006 0.006
冷却水泵功率 W 650 450
机床重量 kg ≈5500 ≈4500
机床外形尺寸(长*宽*高) mm ≈2700*2900*2600 ≈2600*2350*2400

主要配置

主要配置
三凌M80B系统/法那科FANUC oi mate-MF
树脂砂铸件(合资)
主轴(台湾)
滚珠丝杆及精密螺母C3级(台湾)
打刀缸(台湾)
直线导轨(台湾)
丝杆轴承(进口NSK)
联轴器(进口)
导轨防护罩(台湾)
电动润滑系统(国产名牌)
高压冷却水泵(国产名牌)
主轴同步带(台湾)
24工位圆盘刀库(台湾)
主电器元件(德国施耐德)
主要气动元件(台湾亚德客)
松刀按钮(台湾)
电器箱冷却系统(国产名牌)

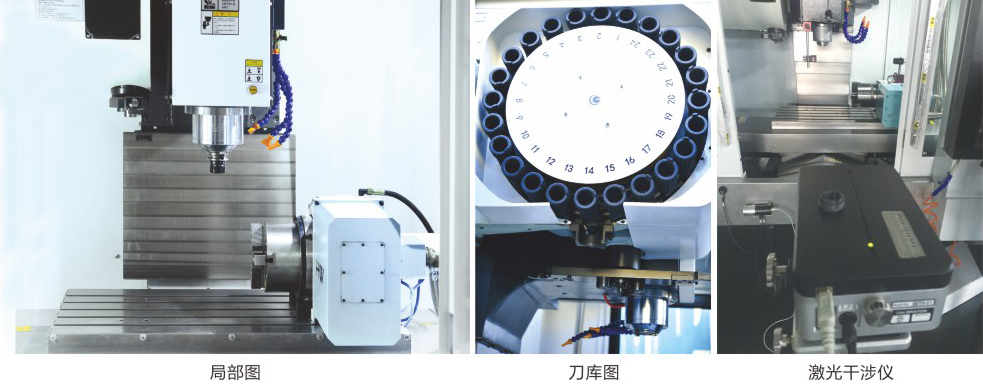

局部展示

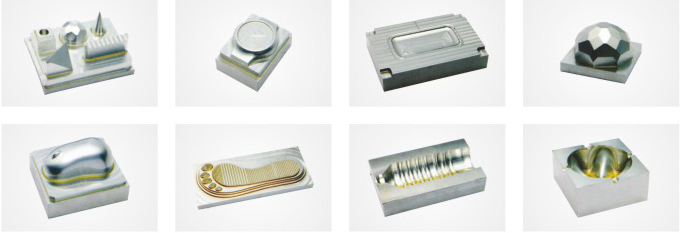

部分产品加工案例
